软件概述：

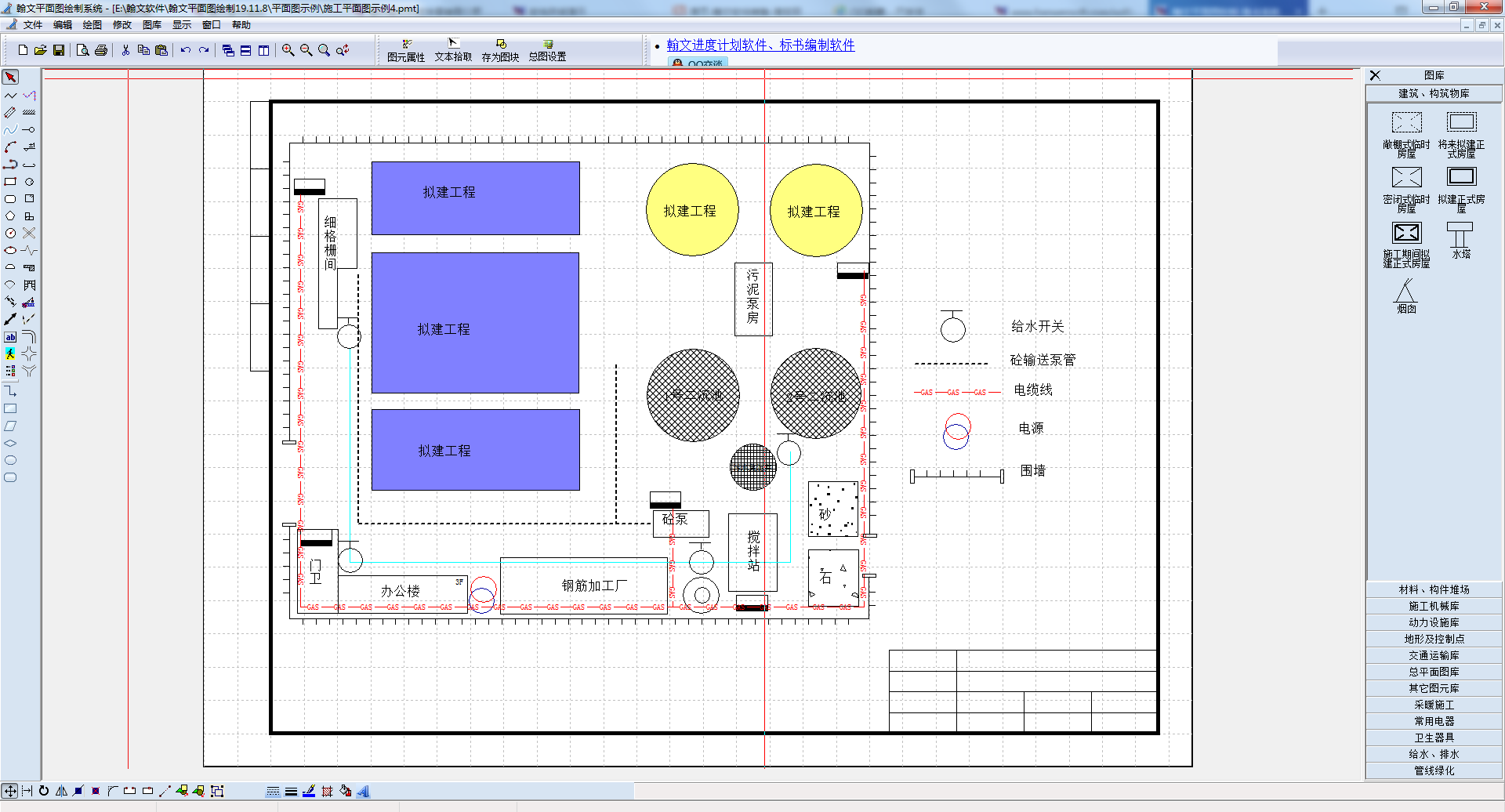

本系统简化和集成了一些常见的绘图操作，采用美观友好的用户界面、简单便捷的操作方式，您只需移动鼠标，就可快速绘制出完整、准确的施工平面图。本系统符合绘制施工平面布置图的特点和要求，是在准备投标和高水平施工组织设计中施工平面图设计的理想工具。
本软件运行环境: WIN 7/ WIN 8 /WIN 10 /WIN 11
功能特点：
1． 可分别设置每一个图元的属性，可快速精确确绘制，出图美观。

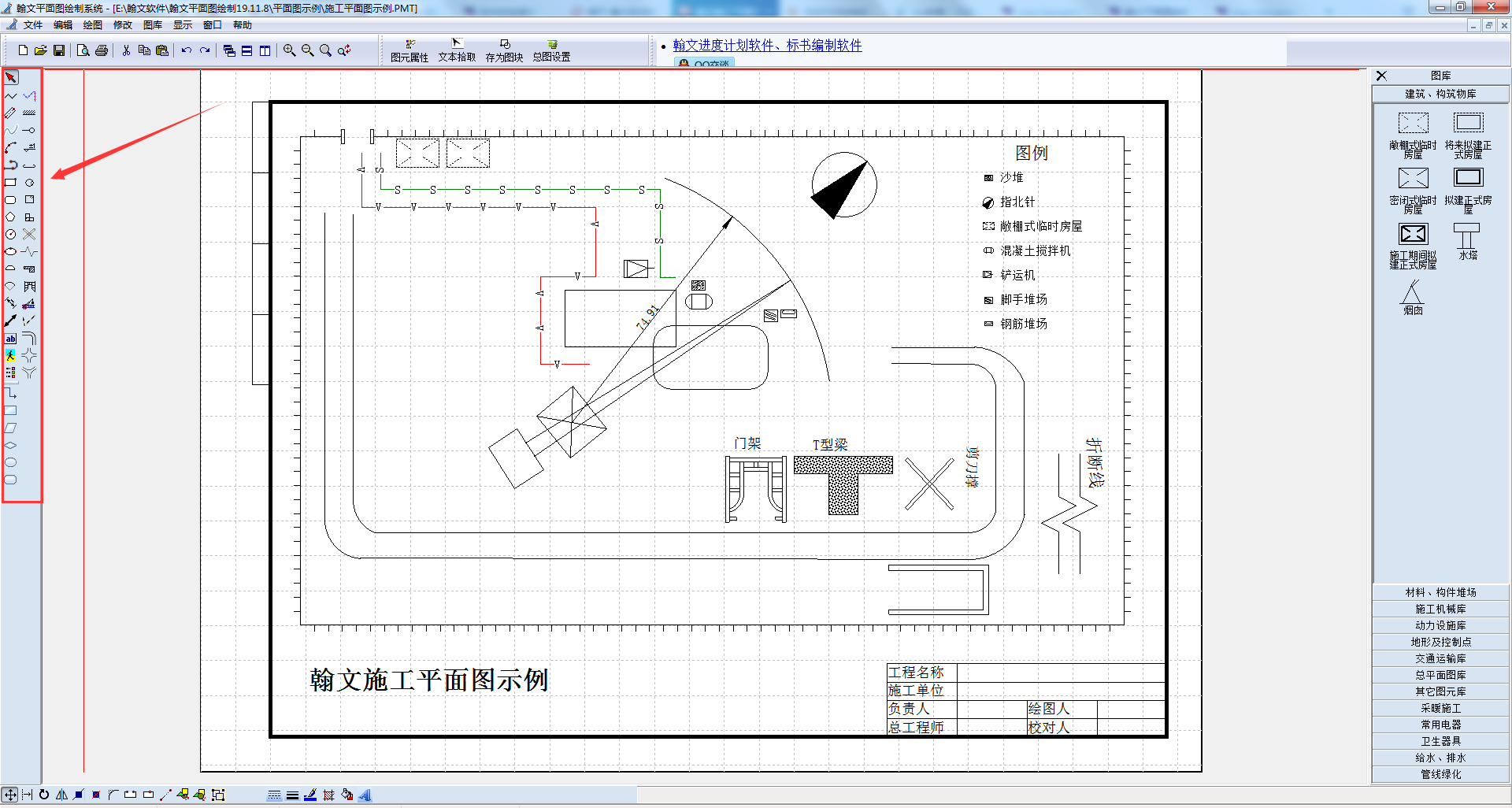

2． 具备“塔吊”、“水、电线”、“标称线”、“钢筋”、“梁”、“门架”、“道路”及“流程图”等专业绘制工具。
3． 具备专业、丰富的图库，可方便快捷地布置各种设备和材料，还可对其任意添加和维护。
4． 可自定义图库与填充样式。
5． 可对多个图形进行组合、解组的操作。

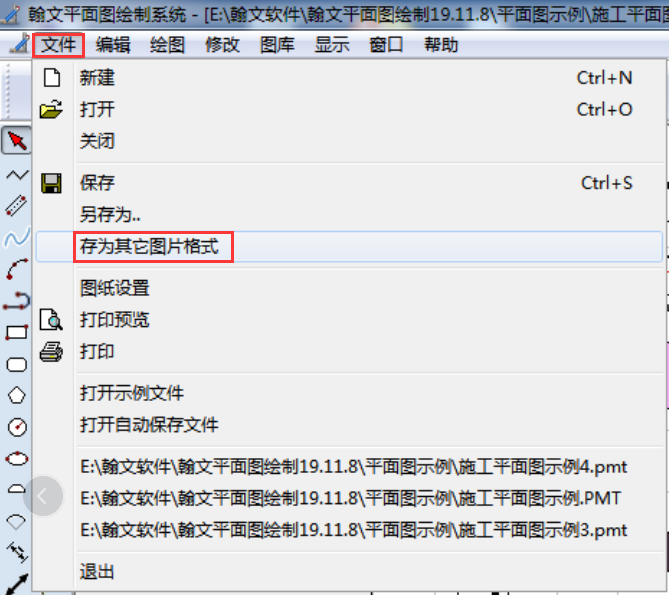

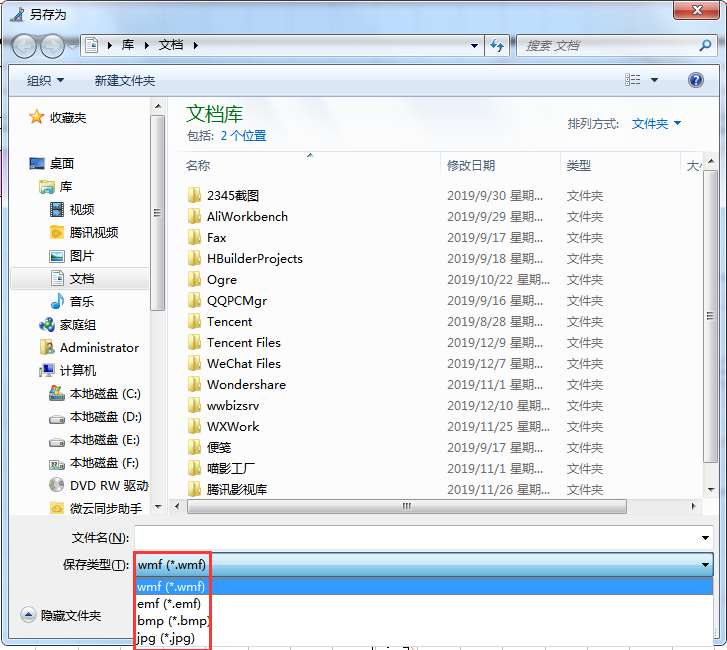

6． 可存为通用图片格式如：.emf，.bmp，.jpg，.dxf。

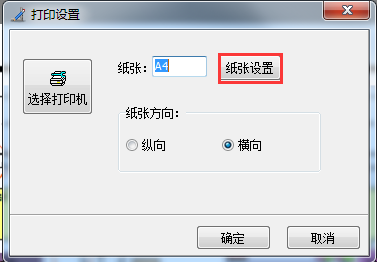

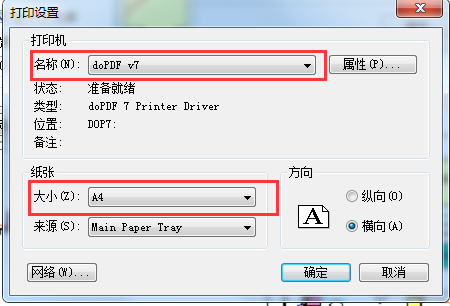

7． 所见即所得的打印预览功能，实时调整图形的打印大小及打印比例。
软件特色：
本软件在绘制图形过程中集成很多常规操作、常用的线形。软件专门制作了绘图按钮，只需要点击按钮，即可在图纸上完成这些特殊的线形绘制任务。绘制 的图形按键有通用图形，如:折线、多段线、多边形、曲线、标注等；专用工具，如：图形线、轴线等；还有建筑施工专业常用的图形，比如：塔吊、钢筋等，软件提供了一些特有的解决办法。绘制简单方便。

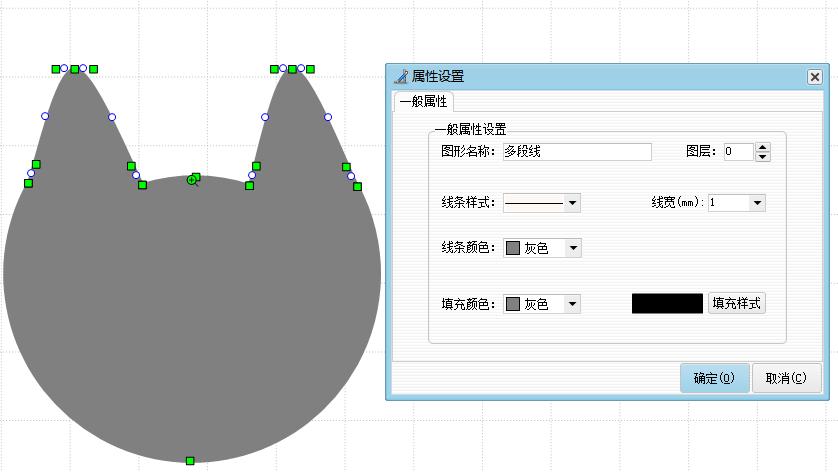

多段线
由若干相连的折线、圆弧或者贝赛尔曲线构成的连续线条，作为一个整体对象存在，具有整体编辑特性，其组成部分不可单独修改，除非使用断开工具将其拆分为独立线段、圆弧或者贝赛尔曲线。适合绘制不规则的边界、道路轮廓、管道走向或复杂的建筑外墙。

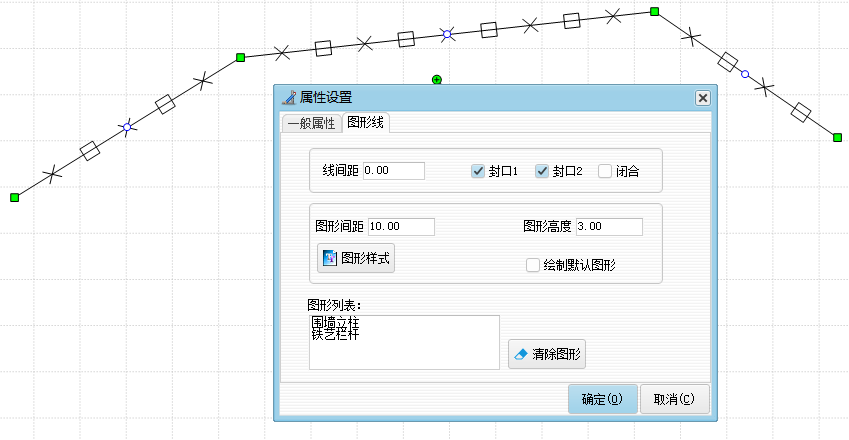

图形线
突破了传统线条的局限，它是一个智能的线型容器。通过“图元附加—路径阵列—自适应对齐—动态替换”这一套完整的专业工作流，完美解决了工程制图中大量重复符号排布的问题（如围墙、行道树、管线节点），是提高制图规范性与效率的核心工具。
比如在建筑与景观总平面图中，利用“图形线”功能可以实现“围墙的参数化生成”。绘制时，只需勾勒出围墙的走向（路径），然后将代表“围墙立柱”的方形图块与代表“铁艺栏杆”的交叉线型添加在图形线上，沿着折线路径自动生成，无需人工逐个复制和旋转对齐。图形线上的图元也可以替换或者追加，替换或者追加后，新图元会自动继承原路径的分布规律和角度，极大地提高了图纸修改的效率和一致性。可以通过属性栏调整图元间距和比例。

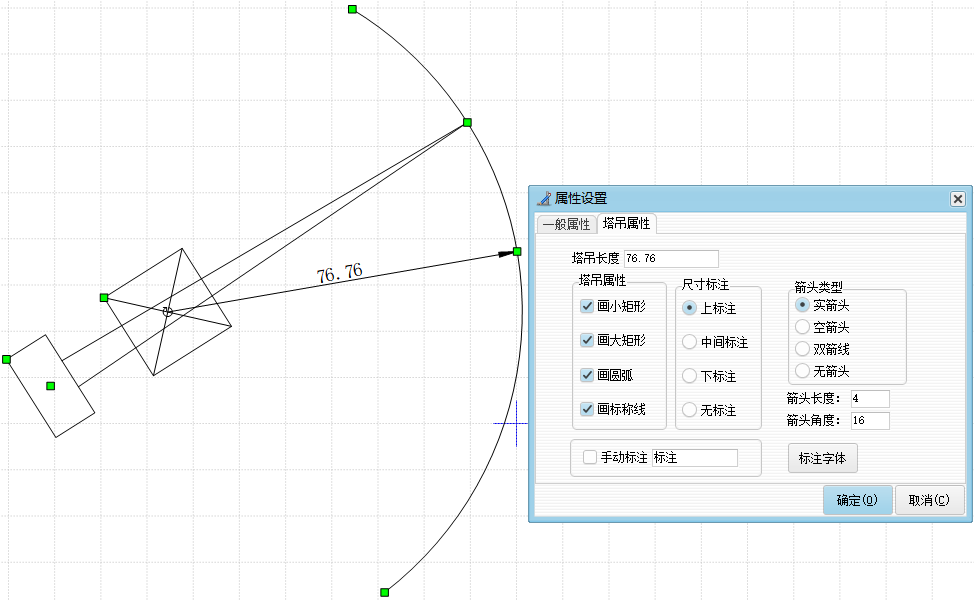

塔吊
在总平面图中，用于精确模拟塔吊在不同施工阶段或不同风力条件下的工作姿态。通过分析多个塔吊图元的覆盖范围，可以直观地识别出施工盲区，从而调整塔吊位置或臂长，确保施工现场无死角覆盖，并避免相邻塔吊发生干涉碰撞。
可以通过直接输入数值来精确控制塔吊的臂长（起重臂长度）。修改数值后，图形会自动重绘，且附着的尺寸标注同步更新。也可以通过拖拽绿色方块节点来动态改变塔吊长度，属性面板中的数值会随之联动更新，体现了双向参数化交互。
